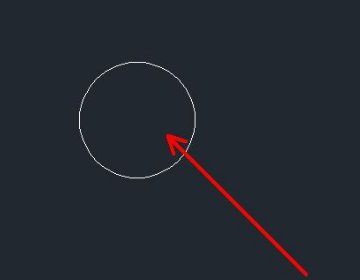

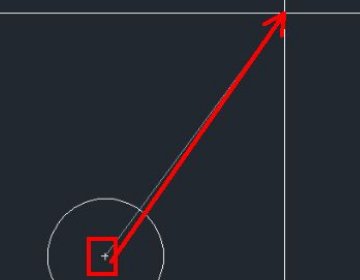

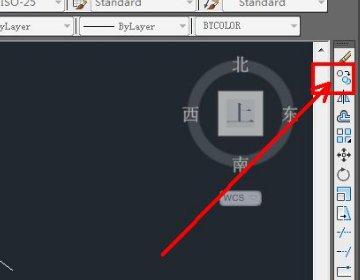

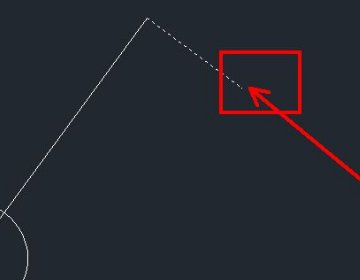

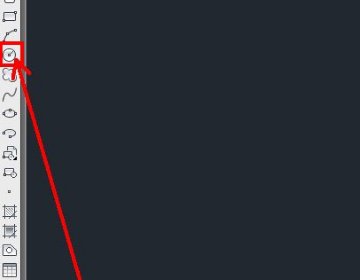

您的位置首页百科知识 cad开关图详细解释 Simone 发布于 2026-01-26 03:49:40 874 阅读 cad开关图详细解释的有关信息介绍如下:CAD开关平面图标制作教程详解。1、首先打开AutoCAD 2013软件,进入软件作图界面。2、点击【圆工具】。3、按图示在作图区域确定一个定点作为圆点后,绘制一个圆形图案。4、点击【直线工具】,以圆心会端点按图示绘制出一条直线。完成后,与其垂直,绘制另一条直线,完成一位开关图案的制作。5、点击右边工作区中的【复制工具】。6、最后对图示垂线进行移动复制,完成二位开关和三位开关的制作。
